Passende Gehäuse im Layout platzieren

Dieser Artikel ist Teil einer TARGET 3001! Kurzeinführung.
Diesen Artikel als PDF-File herunterladen.

Da noch keine Bauteilgehäuse im Layout platziert sind, öffnet sich sofort der Autoplatzierer und erlaubt vorzugeben, wie dieser die Bauteilgehäuse zunächst platzieren soll.

Mehr Tiefgang?

Zeichnung
Zeichnen
Linie
Text
Ziehen


Der Auto-Platzierer startet automatisch oder über das Menü "Aktionen/Auto-Platzierer starten"


Wir belassen es bei den Voreinstellungen und bekommen so die Bauteilgehäuse außerhalb - oberhalb des Umrisses platziert.

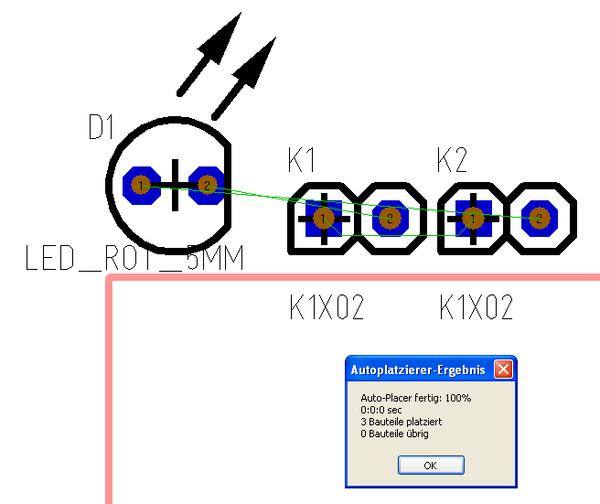

Die auto-platzierten Gehäuse


Ziehen Sie sie jetzt mit gehaltener Maustaste M1H innerhalb des Leiterplattenumrisses auf Position. Während des Ziehens können Sie die Bauteile mit M2 drehen.


Sie können die Bauteilgehäuse (Lötfüßchen) auch per drag and drop aus der Gehäuse-Vorschlagsliste (in der Sidebar unten) importieren:



Klicken Sie mit gehaltener Maustaste M1H auf den Gehäusenamen in der Auswahlbox und ziehen Sie das Gehäuse in Ihr Layout.
