Layout


Leistungsmerkmale der Platinenerstellung (Layout) in TARGET 3001!



Allgemeines zum Thema Layout

Ein Layout ist der verbindliche Bauplan einer Platine. Es besteht aus Abbildungen der Lötfüßchen von Bauteilen, die mit Leiterbahnen verbunden sind. Lötfüßchen und Leiterbahnen bestehen normalerweise aus Kupfer, sind also lötbar. Man kann im Layout farblich erkennen, auf welcher Seite (Bestückungs- oder Lötseite) sich die Leiterbahnen bzw Lötfüßchen befinden. Weiterhin gibt ein Layout alle Informationen zu Fragen der technischen Herstellung einer Leiterplatte (z.B. Umriss, Fräsungen, Bohrungen, Bestückungsdruck, Lötpasten und Lack-Informationen oder Masseflächen-Information).


Ein relativ unkompliziertes Platinenlayout einer doppelseitigen Platine sieht in TARGET etwa so aus:

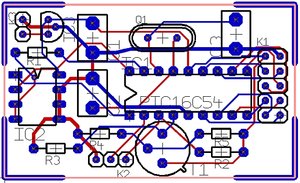

Ein Layout in TARGET 3001!
Ein Layout in TARGET 3001!

Man sieht:

in hellrot den Platinenumriss (Ebene 23, Umriss),
in blau die Lötfüßchen (Pads) der Bauteile, die Leiterbahnen und die sonstigen Elemente der Bestückungsseite (Ebene 16, Kupfer oben),
in schwarz die Lötpunktnummern (Ebene 26, Lötpunktnummern),
in braun die Bohrlöcher (Ebene 24, Bohrlöcher),
in rot die Elemente der Lötseite (Ebene 2, Kupfer unten),
in schwarz den Bestückungsdruck oben, mit Gehäuseumrissen und Bauteilbezeichnungen (Ebene 21, Bestückung oben)
in petrol den Bestückungsdruck unten, mit Gehäuseumrissen und Bauteilbezeichnungen (Ebene 7, Bestückung unten, spiegelverkehrt, im Layout ist dies z.B. K1)

Jede Ebene lässt sich einzeln ein- und ausblenden. Die Massefläche ist in dieser Ansicht ausgeblendet. Je nach Komplexität des Projekts können noch viele andere Lagen einbezogen sein.


Der Begriff "Layout" in TARGET

Die Begriffe Layout und Platine oder Platinenansicht werden in TARGET 3001! oft synonym verwendet, da hiermit das selbe Modul gemeint ist. Das Platinenlayout wird im Platinenfenster, der Platinenansicht, erstellt. Sie gelangen von der Schaltplanansicht über die Schaltfläche oder durch betätigen der Funktionstaste [F3] zur Layoutansicht. Alle Layoutinformationen werden in TARGET 3001! auf "Ebenen" (Lagen, Layer) definiert. Jede Lage kann einzeln aktiv bearbeitet werden und später sichtbar oder unsichtbar geschaltet werden (Ein- und Ausblenden). Das Layout kann in TARGET 3001! auf Basis eines Schaltplans erstellt werden oder auch ohne. Allerdings kann man einem "Projekt ohne Schaltplan" im nachhinein keinen Schaltplan hinzu fügen. Falls das aktuelle Fenster ein Schaltplan-Kindfenster ist, so können Sie mit der Taste [Shift]+[F3] zu dem Platinenfenster wechseln, welches das Layout beinhaltet. Ist bereits ein Platinenfenster des Projekts geöffnet, so wird dieses einfach zum aktuellen Fenster. Ist noch kein Platinenfenster offen, so wird eines als oberstes Fenster neu erzeugt.

Mit TARGET 3001! kann man einseitige, doppelseitig durchkontaktierte und Multilayer-Platinen herstellen.

Platinenservice

Kalkulieren und bestellen Sie Ihre Platine aus TARGET heraus:
Platine herstellen lassen

Bestückungsservice

In Kooperation mit PCB-POOL®: Kalkulieren Sie die Kosten der automatischen Bestückung des vorliegenden Projekts und bestellen Sie Platine plus Bestückung!

  • erstellen Sie eine individuelle Stückliste
  • bestimmen Sie, wo die Bauteile zu kaufen sind
  • verwenden Sie Standardbauteile aus PCB-Pool® Beständen
  • stellen Sie eigene Bauteil zur Bestückung bei (z. B. in einem Tütchen)
  • automatische Bestückung ab einer(!) Leiterplatte
  • erteilen Sie den Bestückungsauftrag auf der PCB-POOL® - Website und laden Sie dann Ihr TARGET-Projekt hoch

Hinweis: PCB-POOL® bestückt nur PCB-POOL® Leiterplatten.
Kontakt PCB-POOL: Tel +49 (0) 6120 907010



Alias: von Schaltplan nach Platine
