Anschlusspins von Schaltplansymbolen verbinden
Dieser Artikel ist Teil einer TARGET 3001! Kurzeinführung.
Diesen Artikel als PDF-File herunterladen.

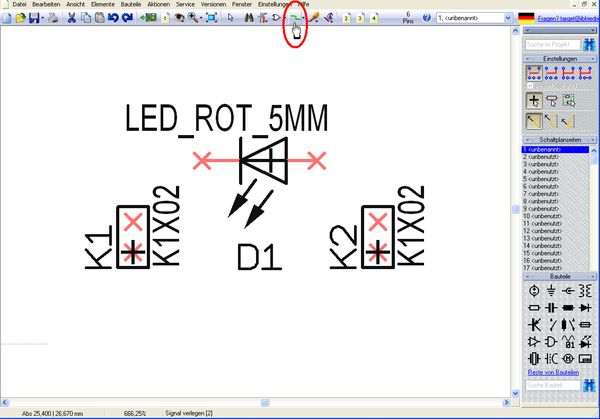

Um die Anschlusspins von Bauteilsymbolen zu verbinden wählen sie die Funktion "Signal verlegen" unter dem Icon mit der grünen Linie (siehe Mauszeiger im Bild). Sie können auch die Taste [2] auf Ihrer Tastatur drücken, um diese Funktion zu aktivieren.

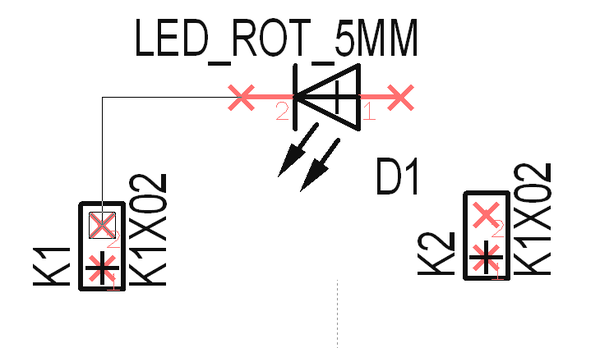

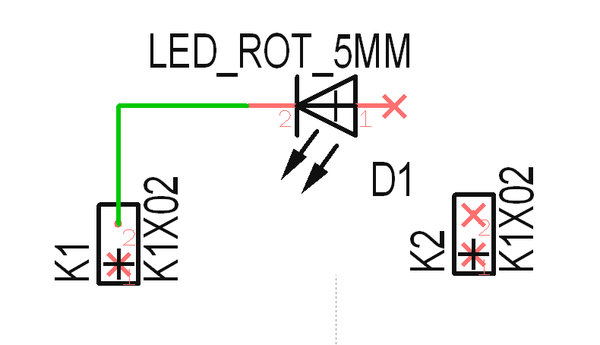

Führen Sie nun das Signal mit M1 von der Kathode der Diode zu einem Anschlusspin des einen Steckverbinders. Das Signal hat die Pin-Funktion aufgenommen und führt sie als Signalnamen weiter. Wenn Sie die Verbindung erstellt haben, schneiden Sie die Signalführung, den "Draht", mit [Esc] oder mit M12 ab um mit einer neuen Verbindung fortzufahren. Den Knickmodus wechseln Sie mit der rechten Maustaste M2 oder zwischen zwei benachbarten Knickmodi mit der Leerzeichen-Taste (Spacebar). Voreingestellt ist der Schaltplanrouter - Modus. Er befindet sich in der Sidebar unter "Einstellungen" an diesem Punkt:

Mehr Tiefgang? |
Verbinden Sie nun die Anode der LED...

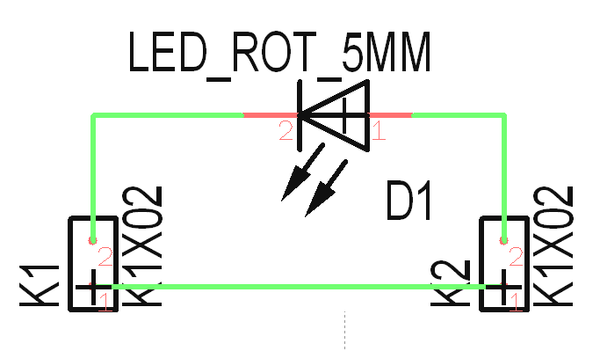

...und schalten sie schließlich die beiden verbleibenden Kontakte der Steckverbinder für den Masseanschluss durch.

Die Masseleitung schließen Sie mittels eines Massefüßchens an. Dieses befindet sich in der Riege der Pictogramme in der Sidebar:
Mehr Tiefgang? |

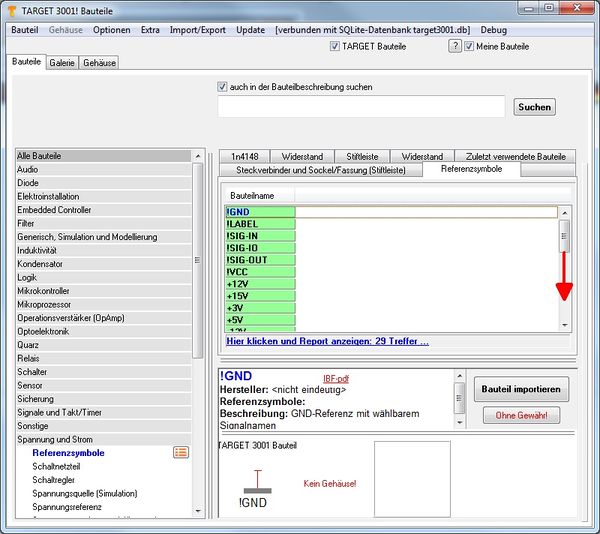

Ziehen sie es per drag and drop (M1H)in Ihren Schaltplan. Klick M1 auf das Pictogramm öffnet die Referenzanschlüsse im Bibliotheksbrowser, siehe auch Schaltplanmenü Bauteile/Referenzsymbole setzen.... Es geht auch mit der Tastaturtaste [r]:

Mehr Tiefgang? |
Setzen Sie das Massefüßchen in bekannter Manier im Schaltplan ab...

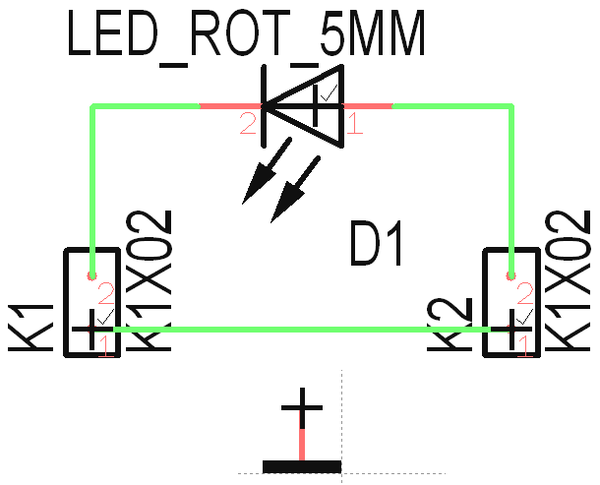

...und schließen Sie es so an, dass Sie vom Massefüßchen zur Signalbahn hin verlegen. Dadurch wird vom Massefüßchen das Signal GND auf die Signalleitung übertragen.

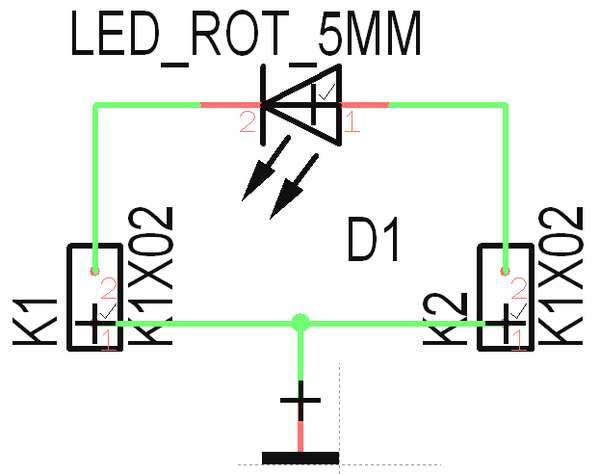

So könnte unser kleiner Schaltplan nun aussehen.
