Graver un logo sur le face avant

Lancer l'outil pour graver un logo et définir le contour de votre face avant avec le dialogue suivant (Vous utilisez les 3 même couches comme lors de la fabrication d'une face avant) :

  • Couche 30: Face avant (inscription)
  • Couche 29: Face avant (documentation)
  • Couche 28: Face avant (fraisage)

Maintenant vous devez convertir votre l'image bitmap ver un boîtier (comme un échantillon d'empreinte de pied) utilisant ce dialogue:




Le dialogue vous demande de charger le bitmap. Nous avons créé un bitmap consisté de trois lettres:




Après le chargement veuillez définir une place où vous voulez déposer le jem.pck. converti:




Nous avons fini avant le screenshot, c'est pourquoi le jem.pck gris est déjà dans la liste. La largeur d'un pixel doit être la même du perceur (0,3mm dans notre exemple):

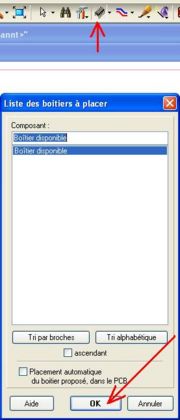

Maintenant le jem.pck se trouve dans la bibliothèque LIBS:








Pressez OK et gardez:




Cet image montre le fantôme pendu sur le curseur. Si vous le déposez par un clique de souris, vous ne voyez rien parce que vous avez importé une boîtier (échantillon d'empreinte de pied). Ça c'est passe sur la couche 2, face soudure cuivre. Donc si vous réglez toutes les couches visibles, elles sont presentées en rouge (ça veut dire c'est sur la couche 2, face soudure cuivre).





Mais nous ne voulons pas faire ça. Nous voulons le placer sur la couche "30, face avant inscription". Donc nous devons l'apporter là-bas. Tirez un rectangle fleché sur la figure entière et pressez le bouton [c] pour changer. Insérez le dialogue comme au-dessous et pressez OK.




L'image apparaît comme suit:




Si vous faites un double clic sur la figure et vous la voyez correctement sur la couche 30. Si vous zoomez dedans vous voyez le logo consisté de lignes. Ces lignes sont les pistes de perceur. Vous pouvez les éditer:




Vous devez jouer un peu concernant la résolution du bitmap (pixel) et le diamètre du perceur pour graver le logo sur votre face avant. Peut-être vous avez besoin quelques clics, mais ça marche.
