== Allgemeines == | |||
STEP = '''ST'''andard for the '''E'''xchange of '''P'''roduct model data<br> | |||
Den Dialog für die STEP-Ausgabe finden Sie unter dem Menü:<br> | |||
'''Datei | Ein-/ Ausgabe-Formate | Datenaustausch/Dokumentation | STEP (3D) Ausgabe'''<br><br> | |||
[[Image:step_dialog1.jpg]]<br>Bild 1: Der Step Export Dialog, wie er sich öffnet. Er besteht aus den Hauptbereichen ''Schnellauswahl'' und ''Details''.<br><br> | |||
== Der Dialogbereich ''Schnellauswahl'' == | |||
[[Image:Step_Schnellauswahl.jpg]]<br><br> | |||
'''In externem CAD die komplette Platine für das Gehäuse überprüfen'''<br> | |||
Diese Option verwenden Sie, wenn Sie den kompletten Aufbau (Platine incl. Bestückung) exportieren möchten. Es fehlen nur die inneren Details im Platinenkörper, die man von außen nicht sieht. Die Massefläche fehlt hier, kann aber noch hinzu gewählt werden. | |||
<br> | |||
'''In externem CAD nur die reine Platine für das Gehäuse überprüfen'''<br> | |||
Diese Option verwenden Sie, wenn Sie nur den Platinenkörper, also das, was gemeinhin in FR4-Material gefertigt wird, exportieren möchten. | |||
<br> | |||
'''Platine mit externen Werkzeugen elektrisch überprüfen'''<br> | |||
Hier übergeben Sie den Platinenkörper mit allen inneren und äußeren technischen Details (Leiterbahnen, Pads, Vias, Bohrlöcher...) ohne Bauteile. | |||
<br><br><br> | |||
== Der Dialogbereich ''Details'' == | |||
Die folgenden Reiter können gewählt werden: | |||
=== AP=Application Protocol === | |||
[[Image:Step dialog2.jpg]]<br><br><br> | |||
'''Die AnwendungsProtokolle''' | |||
AP = '''A'''pplication '''P'''rotocols<br> | |||
In STEP gibt es Applikationsprotokolle für die verschiedensten Anwendungsbereiche: | |||
*AP 203 Configuration Controlled Design | |||
*AP 210 Electronic Printed Circuit Assembly, Design and Manufacturing | |||
*AP 214 Core Data for Automotive Mechanical Design Processes | |||
Ihr 3D-Programm unterstützt i.A. nur einige APs! Das grundlegende AP 203 sollte Ihr System allerdings beherrschen. In den ausgegebenen Daten werden Sie nur einen Unterschied erkennen: | |||
*'''STEP AP 203''': Einfarbig | |||
*'''STEP AP 210''': Vierfarbig | |||
*'''STEP AP 214''': Vierfarbig<br><br> | |||
=== Auswahl === | |||
[[Image:step_dialog3.jpg]]<br><br> | |||
Im Reiter '''Auswahl''' wird bestimmt, welche Elemente ins Step-Format übergeben werden sollen. Hierhat sich zur vergangenen Version nichts verändert.<br><br> | |||
=== Detailtreue === | |||
[[Image:Step dialog4.jpg]]<br><br> | |||
'''Bauteil in Farbe''' oder eben monochrom.<br><br> | |||
'''Platinenumriss mit exakten Koordinaten ausgeben:'''<br> | |||
Die Berechnung des Platinenumrisses (und nur dieses) erfolgt mit einem Algorithmus, der eine Ungenauigkeit von einigen µm aufweist. Für den Platinenumriss kann ein anderer Algorithmus ausgewählt werden, der diese Ungenauigkeit vermeidet.<br><br> | |||
'''Massefläche ausgeben''':<br><br> | |||
Eine Massefläche kann in Step ausgegeben werden, obwohl sie Im TARGET 3D-Viewer derzeit (Mai 2014) gar nicht angezeigt wird. Aktivieren Sie also ggf. diese Box.<br><br> | |||
'''Details für Simulatoren ausgeben (Leitende Via-Hülse und Lötzinn bei Bedrahtung):'''<br><br> | |||
[[Image:Step dialog5.jpg]]<br><br><br>Detailreichtum der 3D-Ausgabe bewegt sich im Spannungsfeld zwischen Erfordernis einerseits und Dateigröße andererseits. Zur Simulation des elektrischen Verhaltens der 3D Leiterplatte sind Details jedoch erforderlich. Setzen Sie hier den Haken, damit sie der Step Export entsprechend erfasst. Massefläche und Baugruppen werden automatisch angehakt. Die Schnellauswahl zur Überprüfung elektrischer Funktionen (s. oben), setzt automatisch die Haken bei den entsprechenden Optionen. "Bauteile" werden ent-hakt, da sie zur Simulation nicht nötig sind.<br> | |||
<br> | |||
Das Layout der Leiterplatte, die Platzierung der Komponenten und der Aufbau der Versorgungslagen kann seinen eigenen Einfluss auf das elektrische Verhalten der Schaltung haben. Es kann zu Problemen mit EMV, Powerintegrität und Signalintegrität kommen. Nachfolgend finden Sie hilfreiche Links zum Thema. Somit können Sie Ihre Platine z.B. mit dem Simulationstool CST auf solche Effekte analysieren. | |||
<br> | |||
[https://www.cst.com/Products/CSTPCBS https://www.cst.com/Products/CSTPCBS]<br> | |||
[https://www.cst.com/Applications/Category/Signal+Integrity+and+Power+Integrity https://www.cst.com/Applications/Category/Signal+Integrity+and+Power+Integrity]<br> | |||
[https://www.cst.com/Applications/Article/Signal-Integrity-Analysis-Of-A-Complex-Multi-Layered-Package https://www.cst.com/Applications/Article/Signal-Integrity-Analysis-Of-A-Complex-Multi-Layered-Package]<br> | |||
[http://en.wikipedia.org/wiki/Signal_integrity http://en.wikipedia.org/wiki/Signal_integrity]<br> | |||
[http://en.wikipedia.org/wiki/Computational_electromagnetics http://en.wikipedia.org/wiki/Computational_electromagnetics]<br><br> | |||
=== Größen === | |||
[[Image:Step dialog6.jpg]]<br><br><br> | |||
=== Extras === | |||
[[Image:Step dialog7.jpg]]<br><br><br> | |||
Bei der Option Baugruppen könnte der STEP-Import in Ihrem CAD einen Hinweis anzeigen: | |||
z.B. im CAD Rhinoceros | |||
[[Image:Step dialog71.jpg]]<br><br> | |||
In Ihrem CAD gibt es eine Funktion Zerlegen (Explode), die Objekte hierarchisch (kaskadiert) zerlegen kann. Evtl. muß bei einigen Objekten die Zerlegefunktion zweimal aufgerufen werden! | |||
<br> | |||
[[Image:Step dialog72.jpg]]<br><br>PIC zerlegt: | |||
<br> | |||
[[Image:Step dialog73.jpg]]<br><br><br> | |||
Wichtige Elementgruppen können in weitere Untereinheiten zerlegt werden. Eine erste Zerlegung liefert folgende Objekte: | |||
* Platinenkörper | |||
* elektrisch leitende Objekte (Leiterbahnen, Pads, Vias, Masseflächen...) | |||
* Bauteil 1 | |||
* Bauteil 2 | |||
* Bauteil ... | |||
In dieser Zerlegungsstufe lassen sich den elektrisch leitenden Objekten in Ihrem externen CAD System Materialeigenschaften (z. B. "Kupfer") zuweisen. Es ist denkbar, die elektrisch leitenden Objekte nochmals zu zerlegen, so dass einzelne Signale greifbar werden (galvanische Trennung). | |||
<br><br> | |||
=== Approximationen === | |||
[[Image:Step dialog8.jpg]]<br><br><br> | |||
Einige 3D Programme verfügen nur über einen rudimentären STEP-Import. Es sind STEP-Flächen z.B. CYLINDRICAL_SURFACE nicht implementiert. Hier kann die Fläche durch ein Polyeder approximiert werden; d.h. es werden nur PLANEs eingesetzt.<br><br> | |||
== File-Ladezeiten == | |||
'''Die Ladezeit kann einige Minuten beanspruchen'''! Die Ladezeit wird sich verlängern, wenn Polyeder zur Approximation verwendet werden sollen. 3D-Viewer können den Import schneller durchführen als 3D-CAD Programme! Zurzeit eingesetzte STEP-Elemente: CARTESIAN_POINT, VERTEX_POINT, LINE, CIRCLE, '''PLANE, CYLINDRICAL_SURFACE, TOROIDAL_SURFACE, SPHERICAL_SURFACE''', DIRECTION, VECTOR, AXIS2_PLACEMENT_3D, ADVANCED_FACE, FACE_BOUND, FACE_OUTER_BOUND, ORIENTED_EDGE, EDGE_CURVE, EDGE_LOOP, CLOSED_SHELL, MANIFOLD_SOLID_BREP, STYLED_ITEM, MECHANICAL_DESIGN_GEOMETRIC_PRESENTATION_REPRESENTATION | |||
'''Schalten Sie sämtliche Zusatzoptionen aus, um den Ladevorgang z. B. in Solid Edge zu verkürzen:'''<br><br> | |||
[[Image:solidedge_options_2.png]]<br>Bild: Ladevorgang in Solid Edge<br><br> | |||
[[Image:solidedge_options_1.png]]<br>Bild: Ladeoptionen in Solid Edge<br><br><br> | |||
[[en:The dialog for STEP 3D Export]][[fr: Le dialogue de la sortie STEP 3D]][[Kategorie: Datenaustausch]] | |||
<hr> | |||
'''see menu File/Input/output formats/File transfer/documentation/Step export(3D)...''' | '''see menu File/Input/output formats/File transfer/documentation/Step export(3D)...''' | ||
<br><br> | <br><br> | ||
Revision as of 12:51, 17 April 2014
Allgemeines
STEP = STandard for the Exchange of Product model data
Den Dialog für die STEP-Ausgabe finden Sie unter dem Menü:
Datei | Ein-/ Ausgabe-Formate | Datenaustausch/Dokumentation | STEP (3D) Ausgabe
File:Step dialog1.jpg
Bild 1: Der Step Export Dialog, wie er sich öffnet. Er besteht aus den Hauptbereichen Schnellauswahl und Details.
Der Dialogbereich Schnellauswahl
File:Step Schnellauswahl.jpg
In externem CAD die komplette Platine für das Gehäuse überprüfen
Diese Option verwenden Sie, wenn Sie den kompletten Aufbau (Platine incl. Bestückung) exportieren möchten. Es fehlen nur die inneren Details im Platinenkörper, die man von außen nicht sieht. Die Massefläche fehlt hier, kann aber noch hinzu gewählt werden.
In externem CAD nur die reine Platine für das Gehäuse überprüfen
Diese Option verwenden Sie, wenn Sie nur den Platinenkörper, also das, was gemeinhin in FR4-Material gefertigt wird, exportieren möchten.
Platine mit externen Werkzeugen elektrisch überprüfen
Hier übergeben Sie den Platinenkörper mit allen inneren und äußeren technischen Details (Leiterbahnen, Pads, Vias, Bohrlöcher...) ohne Bauteile.
Der Dialogbereich Details
Die folgenden Reiter können gewählt werden:
AP=Application Protocol
Die AnwendungsProtokolle
AP = Application Protocols
In STEP gibt es Applikationsprotokolle für die verschiedensten Anwendungsbereiche:
- AP 203 Configuration Controlled Design
- AP 210 Electronic Printed Circuit Assembly, Design and Manufacturing
- AP 214 Core Data for Automotive Mechanical Design Processes
Ihr 3D-Programm unterstützt i.A. nur einige APs! Das grundlegende AP 203 sollte Ihr System allerdings beherrschen. In den ausgegebenen Daten werden Sie nur einen Unterschied erkennen:
- STEP AP 203: Einfarbig
- STEP AP 210: Vierfarbig
- STEP AP 214: Vierfarbig
Auswahl
Im Reiter Auswahl wird bestimmt, welche Elemente ins Step-Format übergeben werden sollen. Hierhat sich zur vergangenen Version nichts verändert.
Detailtreue
Bauteil in Farbe oder eben monochrom.
Platinenumriss mit exakten Koordinaten ausgeben:
Die Berechnung des Platinenumrisses (und nur dieses) erfolgt mit einem Algorithmus, der eine Ungenauigkeit von einigen µm aufweist. Für den Platinenumriss kann ein anderer Algorithmus ausgewählt werden, der diese Ungenauigkeit vermeidet.
Massefläche ausgeben:
Eine Massefläche kann in Step ausgegeben werden, obwohl sie Im TARGET 3D-Viewer derzeit (Mai 2014) gar nicht angezeigt wird. Aktivieren Sie also ggf. diese Box.
Details für Simulatoren ausgeben (Leitende Via-Hülse und Lötzinn bei Bedrahtung):
Detailreichtum der 3D-Ausgabe bewegt sich im Spannungsfeld zwischen Erfordernis einerseits und Dateigröße andererseits. Zur Simulation des elektrischen Verhaltens der 3D Leiterplatte sind Details jedoch erforderlich. Setzen Sie hier den Haken, damit sie der Step Export entsprechend erfasst. Massefläche und Baugruppen werden automatisch angehakt. Die Schnellauswahl zur Überprüfung elektrischer Funktionen (s. oben), setzt automatisch die Haken bei den entsprechenden Optionen. "Bauteile" werden ent-hakt, da sie zur Simulation nicht nötig sind.
Das Layout der Leiterplatte, die Platzierung der Komponenten und der Aufbau der Versorgungslagen kann seinen eigenen Einfluss auf das elektrische Verhalten der Schaltung haben. Es kann zu Problemen mit EMV, Powerintegrität und Signalintegrität kommen. Nachfolgend finden Sie hilfreiche Links zum Thema. Somit können Sie Ihre Platine z.B. mit dem Simulationstool CST auf solche Effekte analysieren.
https://www.cst.com/Products/CSTPCBS
https://www.cst.com/Applications/Category/Signal+Integrity+and+Power+Integrity
https://www.cst.com/Applications/Article/Signal-Integrity-Analysis-Of-A-Complex-Multi-Layered-Package
http://en.wikipedia.org/wiki/Signal_integrity
http://en.wikipedia.org/wiki/Computational_electromagnetics
Größen
Extras
Bei der Option Baugruppen könnte der STEP-Import in Ihrem CAD einen Hinweis anzeigen:
z.B. im CAD Rhinoceros
In Ihrem CAD gibt es eine Funktion Zerlegen (Explode), die Objekte hierarchisch (kaskadiert) zerlegen kann. Evtl. muß bei einigen Objekten die Zerlegefunktion zweimal aufgerufen werden!
PIC zerlegt:
Wichtige Elementgruppen können in weitere Untereinheiten zerlegt werden. Eine erste Zerlegung liefert folgende Objekte:
- Platinenkörper
- elektrisch leitende Objekte (Leiterbahnen, Pads, Vias, Masseflächen...)
- Bauteil 1
- Bauteil 2
- Bauteil ...
In dieser Zerlegungsstufe lassen sich den elektrisch leitenden Objekten in Ihrem externen CAD System Materialeigenschaften (z. B. "Kupfer") zuweisen. Es ist denkbar, die elektrisch leitenden Objekte nochmals zu zerlegen, so dass einzelne Signale greifbar werden (galvanische Trennung).
Approximationen
Einige 3D Programme verfügen nur über einen rudimentären STEP-Import. Es sind STEP-Flächen z.B. CYLINDRICAL_SURFACE nicht implementiert. Hier kann die Fläche durch ein Polyeder approximiert werden; d.h. es werden nur PLANEs eingesetzt.
File-Ladezeiten
Die Ladezeit kann einige Minuten beanspruchen! Die Ladezeit wird sich verlängern, wenn Polyeder zur Approximation verwendet werden sollen. 3D-Viewer können den Import schneller durchführen als 3D-CAD Programme! Zurzeit eingesetzte STEP-Elemente: CARTESIAN_POINT, VERTEX_POINT, LINE, CIRCLE, PLANE, CYLINDRICAL_SURFACE, TOROIDAL_SURFACE, SPHERICAL_SURFACE, DIRECTION, VECTOR, AXIS2_PLACEMENT_3D, ADVANCED_FACE, FACE_BOUND, FACE_OUTER_BOUND, ORIENTED_EDGE, EDGE_CURVE, EDGE_LOOP, CLOSED_SHELL, MANIFOLD_SOLID_BREP, STYLED_ITEM, MECHANICAL_DESIGN_GEOMETRIC_PRESENTATION_REPRESENTATION
Schalten Sie sämtliche Zusatzoptionen aus, um den Ladevorgang z. B. in Solid Edge zu verkürzen:
Bild: Ladevorgang in Solid Edge
Bild: Ladeoptionen in Solid Edge
en:The dialog for STEP 3D ExportKategorie: Datenaustausch
see menu File/Input/output formats/File transfer/documentation/Step export(3D)...

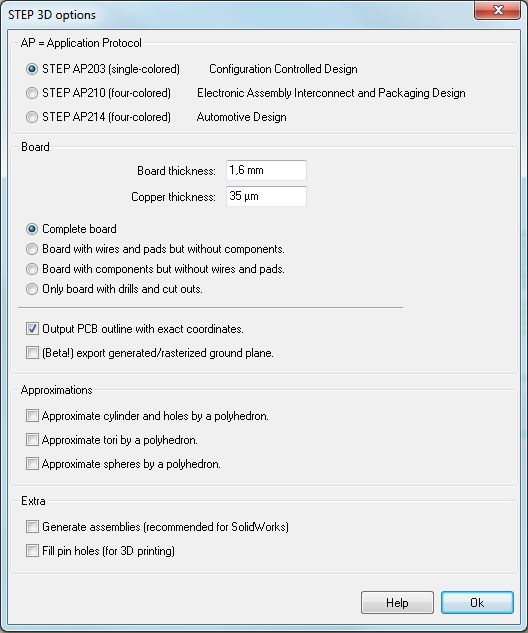

STEP = STandard for the Exchange of Product model data
