Importer les pastilles correspondant
Un article de IBF-Wiki.
Télécharger cet article à partir d'un fichier PDF

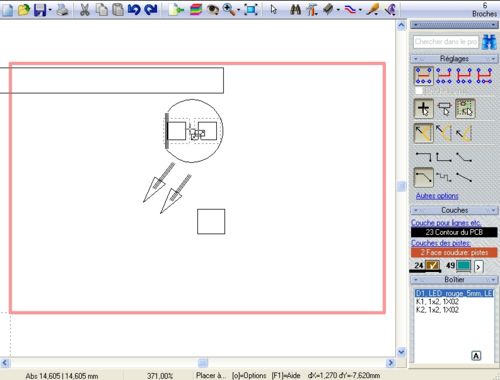

Une liste des boîtiers à placer se trouve en annexe du symbole de schéma en TARGET 3001!. Sitôt que vous voulez importer un boitier (regardez le pointeur de la souris), la liste incluant toutes les boitiers à placer apparait et vous pouvez en choisir un:
Si nous décidons d'importer une diode lumineuse, le browser nous affiche notre boitier préalablement. Comme nous voulons l'utiliser, nous confirmons par "OK".
Il est accroché au pointeur de la souris et vous pouvez le tourner par M2...
...avant de le déposez avec M1. La liste des boitiers à placer s'ouvre immédiatement encore une fois pour importer le boitier suivant. Nous choisissons dans la liste le composant K1...
...son type de boitier est également indiqué instantanément . Nous le confirmons avec OK...

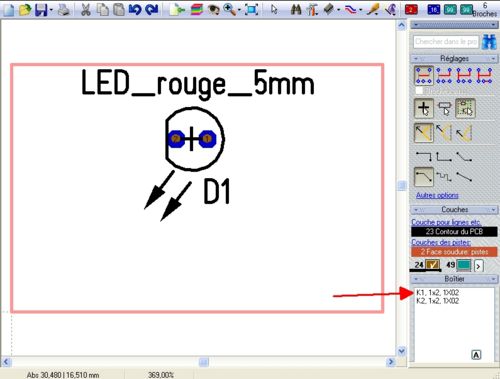

...et il est accroché au pointeur de la souris. En même temps sa connexion électrique est indiquée par un chevelu qui le suit partout comme un bande élastique . Après le dépôt de l'empreinte le chevelu apparait en vert et les points de soudure en bleu.
La liste des boitiers à placer s'ouvre encore une fois et nous choisissons la dernière empreinte et la déposons. Ici aussi les connexions électriques sont indiquées par un chevelu:
Les chevelus ne sont pas encore des pistes, celle-ci doivent être placés maintenant. Vous pouvez le faire à la main ou avec l'un de deux autorouteurs inclus dans TARGET 3001! que nous verrons ensuite.
