Platine
Platine veut dire Printed Circuit Board. C'est le résult d'un layout. Il consiste du matériel en cuivre. Votre but est de placer ici des composants électriques qui sont connectés sélon un logique électrique dans le schéma. Les connexions sont crées si vous placez des pistes en cuivre entre les pastilles et si vous érodez ou fraisez autres parts de cuivre.
Un PCB représente les connexions électriques des pastilles d'un boîtier de composant avec les pastilles à souder et les pistes de signal. Un PCB layout en TARGET 3001! contient une ou plusieurs couches. Les couches ont des fonctions différentes, p.ex.:

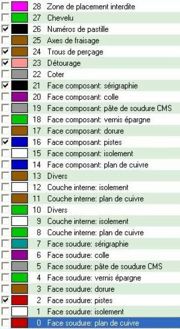

Vous pouvez utiliser jusqu'à 100 couches pour un dessin en TARGET 3001! et aussi vous pouvez assigner une fonction spécifique à chaque couche. Toutes les couches sont regardées de haut en bas. Les couches ayant un nombre plus bas sont placées sous les couches ayant un nombre plus élevé. Pour cela la couche cuivre d'un PCB est affiché de haut (imaginez le PCB serait en verre et vous pouvez regarder par toutes les couches de haut). La légende d'ìnsertion d'imprimé sur la couche en bas (7, face soudure) est affiché p.ex. miroité dans l'écran.
