Gestion de bibliothèques
Un article de IBF-Wiki.
Sommaire |
Gestion de bibliothèque
Le gestionnaire de bibliothèque est un outil important en TARGET 3001! Il vous donne la possibilité de possèder et gérer les composants (symboles, boîtiers, symboles de référence).
Vous avez des possiblités abondantes de recherche et aussi l'accès au serveur du composant d'IBF. Vous pouvez télécharger les composants, les éditer, les ajouter aux propriétés, faire les groupes de composant ou les sauvegarder en bibliothèques particulières. Ajoutez les propriétés comme les informations de distributeur, les liens aux fiches techniques ou les informations de RoHS.
Vous avez deux avis differents dans le gestionnaire de bibliothèque en TARGET 3001!: L'un pour éditer les composants et les exporter aux bibliothèques et l'autre pour importer les composants de bibliothèques dans votre schéma/layout.
La seule différence concernant le gestionnaire de bibliothèque est l'entrée "Editer un symbole / composant" ou "Insérer un symbole / composant".
Editer un symbole/boîtier
Si vous voulez modifier un composant existant vous devez ouvrir le "Gestion de bibliothèque" et sélectionner Menu Composants / "Gestion de bibliothèque" ou utiliser le bouton [F2]. Vous pouvez aussi utiliser l'icône
. Vous pouvez le trouver au-dessous de l'extension d'icône.
L'aire à gauche montre l'image du symbole de schéma et le dessin de boîtier. Vous trouvez les boutons "[[Info sur le composant|Fournisseur]]" et "Sans garanti" au-dessous à gauche.
A droite vous voyez les boutons: "Sélection", "Recherche", "Bibliothèques" et "Mise à jour". Le lien "[[Serveur de composants|Cherchez le composant dans la base de données en ligne]]" vous permet l'accès au serveur du composant d'IBF.
Utilisez les boutons et les fonctions de recherche appropriées. Si le gestionnaire de bibliothèque ne montre pas de composant, veuillez vérifier le "Chemin de bibliothèque" et l'insérez correctement dans le Menu Fenêtre / Réglages/Options.
Si vous utilisez le bouton "boîtier" vous pouvez changer de l'avis du symbole à l'avis de boîtier. Dans l'avis de symoble le bouton montre "boîtier", dans l'avis de boîtier le bouton montre "symbole". Vous pouvez agiter entre les deux.
"Glisser & Déposer": Vous pouvez gérer facilement les composants par "Glisser & Déposer". Fléchez un ou plusieurs composants dans la liste et deplacer, effacer ou copier les composants.
Dans le dialogue vous voyez aussi les boutons "Editer un composant", "Fermer" et "Aide". Le mini bouton
,
et
remplace le mot menu, update (mise à jour) de l'index de fichier de bibliothèques et information.
Insérer un composant
Si vous voulez insérer un composant de bibliothèque du schéma / PCB veuillez utiliser le menu
"Insérer symbole / composant" ou "Insérer boîtier"
ou l'icône ou
ou le bouton [Ins].
D'aboard vous gardez une sélection de 20 derniers composants dans le schéma (si vous n'avez pas les éliminés):
Si vous sélectionnez "Insérer un autre composant" dans le gestionnaire, vous voyez l'image suivant:
C'est le même structure comme au-dessus, la seule difference est le bouton "Importer le composant" que vous permettez l'import d'un composant dans le schéma. Comme montré au-dessus le gestionnaire vous donne un grand nombre de possibilités de recherche ainsi que le lien au TARGET 3001! Serveur de composants.

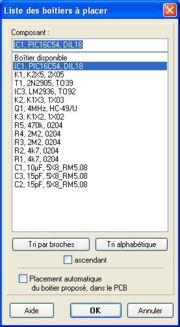

Dans le mode PCB le foncion [Ins] vous donne d'aboard une liste de toutes les boîtiers qui faites partie du schéma. p.ex.:
Effacer un composant de bibliothèque
Voir dans la Gestionnaire de bibliothéques [F2]. Sélectionnez un composant que vous voulez effacer dans la liste au-dessus de "bibiothèques de composants". Pressez OK et le composant est effacé.
