Produire le PCB

Télécharger cet article comme fichier PDF


Regardez dans le menu PCB Service/Service de PCB et vous trouverez les points du menu suivant:

Dialog pour creation des données pour production
Dialog pour creation des données pour production



Toutes les spécifications du projet sont fichées dans un seul formulaire automatiquement et vous pouvez envoyer un mél pour une demande aux différents fabricants de PCB sans engagement...


Demander un offre de plusieurs fabricants



Si vous voulez continuer, vous pouvez calculer en même temps le coût de votre projet chez le fabricant de PCB "PCB-Pool®" - voir menu "Fichier/Commander votre CI chez PCB-Pool...":


Calculer le prix et transmettre le commande pour un fabrication de PCV-POOL®



Le prix pour un prototype: 16 pièce sans sérigraphie est de 79,57 EUR chez PCB-Pool. Veuillez remplir le formulaire à droite, insérez vos données de carte de crédit et l'envoyez.


En outre il existe une convention entre TARGET 3001! et PCB-Pool incluant le service extraordinaire "NextDayDelivery" (livraison le jour suivant). Si vos données sont chez PCB-Pool avant 9.00 h le matin, le PCB fini sera expédié par la poste le soir suivant. Bien sûr avec des frais supplémentaires, mais c'est très rapide et sans difficulté.



Vous pouvez générer des coordonnées Gerber dans TARGET 3001! pour les passer à un fabricant de PCB. Les données Gerber de TARGET 3001! sont sufficient pour un fabrication d'un PCB de votre projet en standard industriel. Sélectionnez menu: Fichier/Utilitaires:Import-Export de fichiers FAO/Production/Créer les fichiers (X-)Gerber et de perçage PCBout...

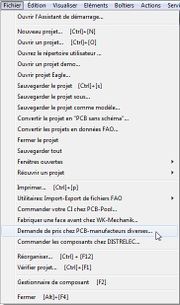

Menu pour creation des données Gerber





Dialog pour creation des données Gerber



Remarque le bouton "Special", en bas à droit, pour autres options de réglage...
