À partir de la V34, vous pouvez générer des composants directement à partir de fiches techniques au format PDF à l'aide de l'IA. Pour cela, il vous suffit de télécharger une fiche technique complète et de la mettre à la disposition de TARGET. La fiche technique est alors envoyée à une IA externe pour y être analysée. TARGET génère ensuite un symbole de composant à partir de la fiche technique et propose un boîtier (qui, espérons-le, existe).

Dans le menu "Composants / Fonctions spéciales" du schéma, cliquez sur l'option "Convertir la fiche technique PDF en composant (IA externe)". Après une brève explication, sélectionnez le fichier PDF (généralement dans le dossier "Téléchargements" de Windows) et mettez-le à la disposition de TARGET. Vous ne devez pas télécharger ici de fichiers PDF confidentiels ou contenant des informations privées.

L'analyse peut prendre beaucoup de temps, notamment lorsque les informations sur les composants sont enregistrées dans le PDF sous forme d'images et pas de texte (OCR, modèle de réflexion IA). Si vous ne souhaitez pas attendre aussi longtemps, vous pouvez interrompre le processus et le relancer, par exemple, au bout d'un quart d'heure avec le même fichier PDF. L'IA a mémorisé la réponse générée pour ce PDF et renvoie le résultat immédiatement.

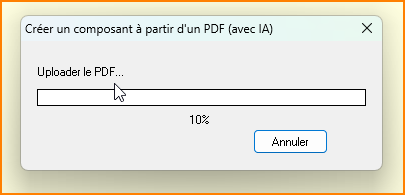

(Image 1 : Attendre que, par exemple, le fichier « vs1053.pdf » ait été traité par l'IA)

Ce symbole de composant a été généré par TARGET à partir de :

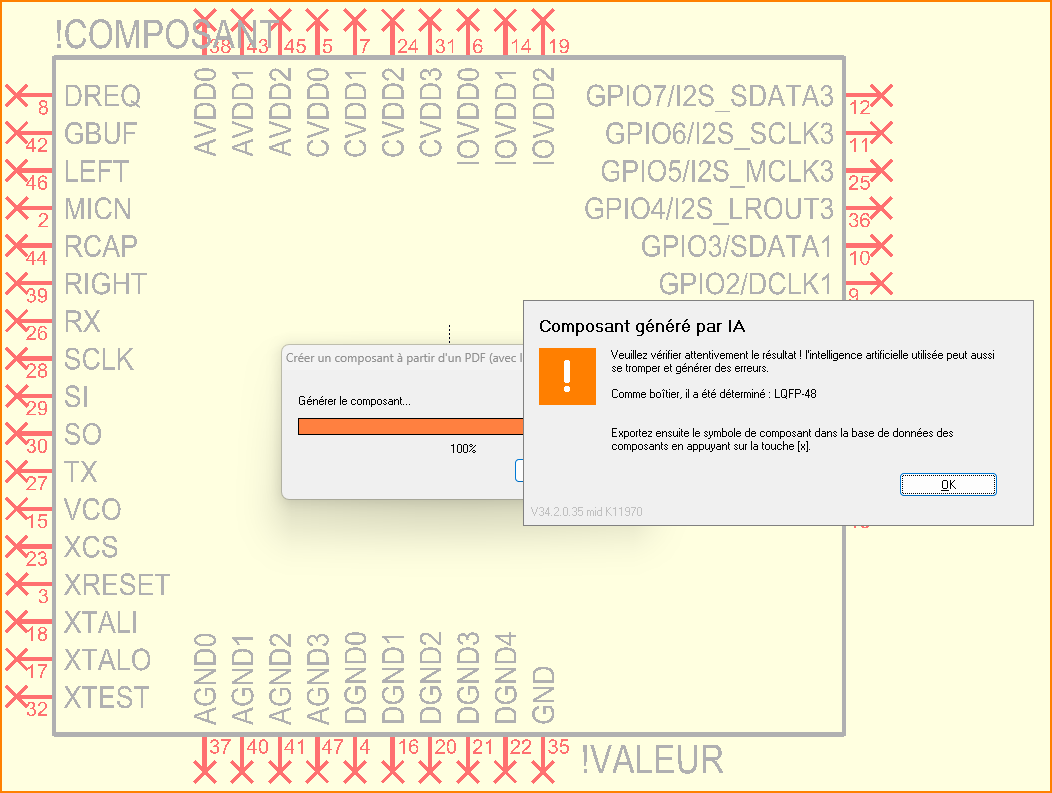

(Image 2 : Symbole terminé, prêt à être vérifié et modifié)

Si le symbole du composant vous plaît, vous pouvez maintenant l'exporter en temps que composant utilisateur :

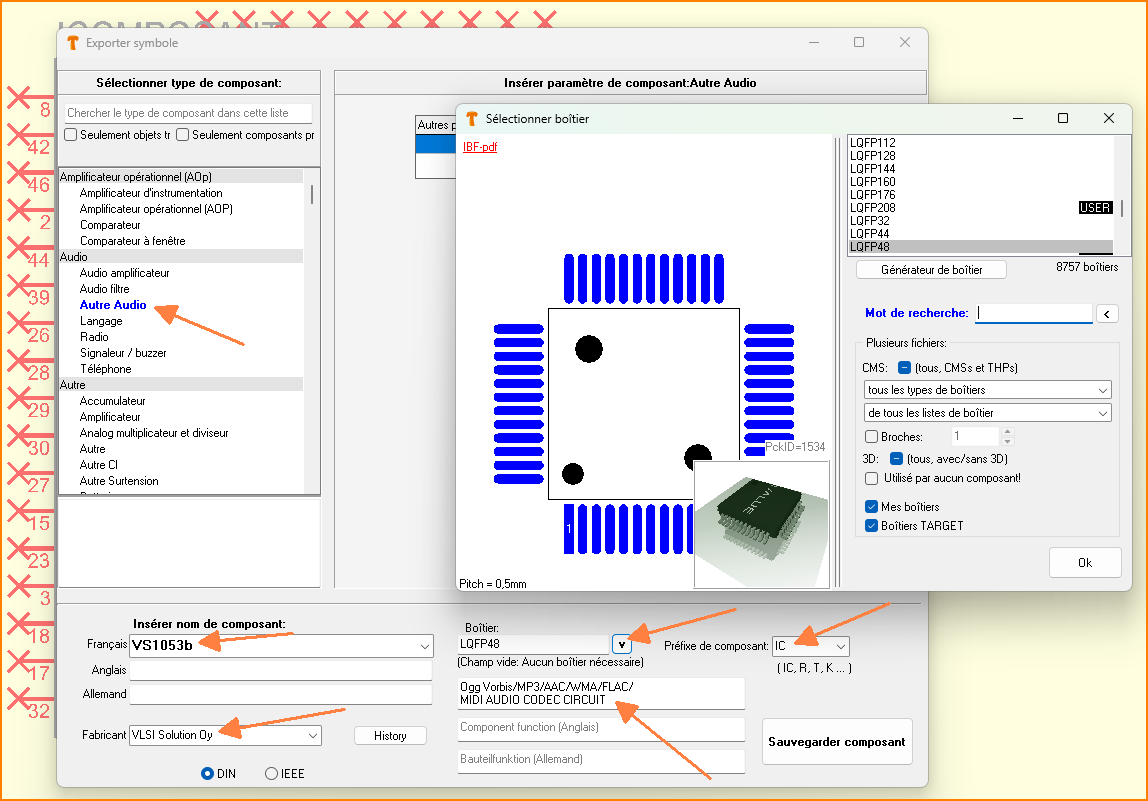

(Image 3 : Exporter le composant complet à l'aide du bouton [x] exporter)

Vous devez ensuite sélectionner le type de composant (ici "Autres audio" pour un codec audio), inserer le nom (ici "VS1053b "), choisir le fabricant (ici "VLSI"), sélectionner le boîtier approprié "LQFP48" (l'IA avait ajouté un tiret à "LQFP-48"), copier éventuellement une fonction à partir du PDF et, à la fin, sélectionner le préfixe "IC". En cliquant sur le bouton [Sauvegarder le composant], le travail est terminé et l' IC peut être utilisé.

Cet outil est particulièrement adapté aux composants avec de nombreux broches et avec de boîtiers standard. Il permet ainsi de gagner beaucoup de temps en termes de documentation. Les boîtiers eux-mêmes, par exemple pour un connecteur USB CMS, ne sont pas générés par cet outil.
