Fonction simulation : Partie 2
Un article de IBF-Wiki.
Télécharger cet article à partir d'un fichier PDF
Le schéma suivant étant définitif...
...vous pouvez lancer une véritable simulation.
Vous voulez connaitre les courants et les tensions concernant la LED.
D'abord vous devez lancer la simulation avec la touche [F9], la fenêtre suivante apparaît:

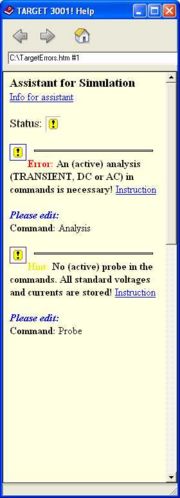

Regardez l'assistant : Il vous alerte parce que quelques composants n'ont pas de modèle de simulation.
Avec un double clic sur la ligne d'alerte vous ouvrez le dialogue suivant:
Evidemment les connecteurs n'ont pas de modèle de simulation !
Vous ignorez simplement ce message parce que vous ne voulez pas simuler leurs fonctions.
De plus vous pouvez lire sur une ligne : Error: An (active) analysis (TRANSIENT, DC oder AC) in commands is necessary et un renseignement suit : No (active) probe in the commands.
Donc vous cliquez avec M1 sur le bouton de renseignement Hint.
Et vous choisissez ensuite "transient analysis", l'image suivante apparait:
Pour le géné. sinus de 50 Hz, donc 20ms de période, nous insérons comme fin de simulation (simulation end) 200ms, c'est le décuple donc nous pourrons voir 10 oscillations. Nous choisissons le "step at" très petit car nous voulons obtenir une courbe très lisse. Ici nous avons inséré 1ms comme "Max step". Comme "step at" nous avons choisi 10µs pour atteindre la convergence. Nous confirmons par OK. Ensuite nous choisissons probe dans le bouton de renseignement (hint) du menu contextuel. Le dialogue de probe s'ouvre. Ici nous déterminons les tensions et les courants que nous voulons sauvegarder (si vous ne faites pas de probe, tous les tensions et courants standards sont sauvegardés).
Nous nous intéressons à la tension d'entrée (sinus 12V)...
...et au courant dans la diode (back (continue) to the probe dialog). Dans le cas d'un courant la connexion doit être cliquée avec M1 et n'est pas traitée comme une piste de signal (plus haut).
Maintenant vous choisissez le bouton "Back (continue) to the probe dialog".
Vous pouvez activer le graphique instantané avec M2 dans les entrées de liste de probe (pendant le déroulement de la simulation les résultat intermédiaires de simulation seront indiqués).
Dans le menu "calculateur graphique" vous pouvez choisir des couleurs différentes pour la tension et l'intensité de courant et vous obtenez:
Si nous choisissons un extrait du graphe, nous pouvons lire outre le tracé de la tension celui de l'intensité du courant:
