Schaltplanseiten verwalten Sie ab Version V14 in der Sidebar am rechten Bildschirmrand der Schaltplanansicht im Sektor "Schaltplanseite".

Allgemeines

TARGET 3001! kann pro Projekt bis zu 100 Schaltplanseiten verwalten, zwischen denen Sie hin und her blättern können. Wenn Sie mehrere Schaltplanseiten benutzen, können Sie mit der Taste [q] zur nächsten Seite wechseln. Eine zweite Schaltplanseite legen Sie an indem Sie



in der Schaltplanansicht diese Ikone drücken. Eine dritte legen Sie an, indem Sie die 3 drücken, usw. Auf welcher Schaltplanseite Sie gerade arbeiten, sehen Sie hier:

Verwaltung der Schaltplanseiten

Die Schaltplanseiten verwalten Sie entweder

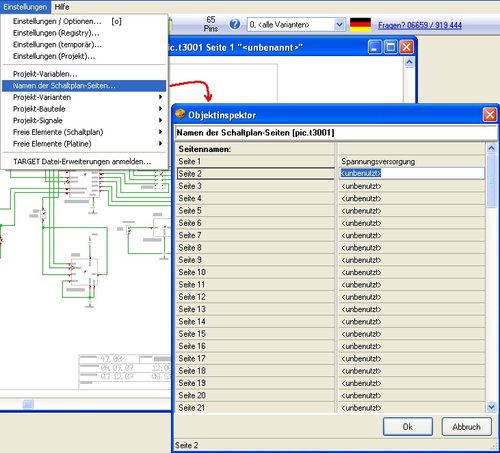

• im Menüeintrag "Einstellungen/Namen der Schaltplanseiten"...

• im Hierarchie-Browser (in Versionen früher als V13.3.0.62)
• mittels der Taste [ä] -wie ändern. Wenn Sie zum Beispiel die Inhalte der Schaltplanseite 4 auf die Seite 5 bringen wollen, dann markieren Sie mit M1H den gesamten Schaltplan und drücken Taste [ä] wie ändern und stellen im erscheinenden Dialog Schaltplanseite 5 ein:


Wie Sie ein Signal über mehrere Schaltplanseiten führen, finden sie unter dem Stichwort Referenzsymbol. Das Einfügen/Entfernen einer Schaltplanseite bewerkstelligen Sie in der Schaltplanansicht mit dem Menüpunkt "Aktionen /Seite einfügen..." oder "Seite entfernen...".

• Ab Version 14 verwalten Sie die Schaltplanseiten in der Erweiterung des Dialoges der erscheint, wenn Sie die linke Ikone drücken:

Der folgende Dialog erscheint:

Wenn Sie auf den Knopf "Seitenverwaltung aufklappen" drücken, erscheint folgendes Bild:
